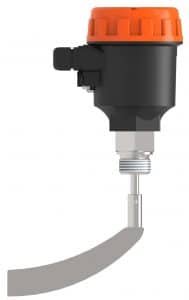

ELF motorlu seviye şalteri katı partiküllü malzemelerin depolandığı silo ve tanklarda seviye kontrolü amacıyla kullanılır. Farklı prob ve pedal çeşitleri ile bir çok zor uygulamada güvenli şekilde seviye kontrolü yapılarak dolu ve boş sinyali alınabilir. Yatay veya dikey bağlanabilir.

Çalışma Prensibi

Tank duvarına monte edilebilen motorlu seviye şalterinin probunun ucunda malzemeye göre seçilmiş palet bulunur. Prob motorun devir sayısı ile boşta sürekli olarak döner. Algılanacak malzeme paletin hizasına gelip çevresini kaplar dönme kuvvetine göre bir karşı kuvvet oluşturur. İlk önce seviye bilgisi alarm kontağı aktif olur. Daha sonra diğer kontak devreye girerek motoru durdurur. Malzemenin özgül ağırlığına göre yayın dört farklı tork değerinde ayarlanabilmesi kullanıcı tarafından yapılabilir. Paletin ucundaki malzeme seviyesi düşünce oluşan kuvvet kalkarak motor yeniden dönmeye başlar ve alarm konumu değişir.

Uygulamalar;

Plastik Endüstrisi; PVC, PVDF, PP granül vb..
Gıda Endüstrisi; Tahıl, Un, Tuz, Toz Şeker, Kahve, Arpa, Ayçiçeği,
Mısır, Yer Fıstığı, Pudra, Buğday, Kurubiber, Kaolin, Tahıl, Süt Tozu, Kakao vb..
İnşaat Endüstrisi; Kireç, Kum, Kalsit, Maden Cevheri, Çimento,
Kömür, Alçı, Silika Kumu, Kalsiyum Tozu, Kireç taşı Tozu, Ezilmiş Kireç Taşı,
Demir Yongaları, Silis Kumu, Strafor Köpük, Kalıp Kumu vb..
Ağaç Endüstrisi;Talaş, Toz Filtresi, Ahşap Lifleri vb..
Kimya Endüstrisi; İlaç Hammaddesi vb.
Maden Endüstrisi; Kömür Topağı, Küllü Kömür vb..

Teknik Özellikleri:
Çalışma Sıcaklığı / Ortam Nemi: (-) 25 …..(+) 100 C , 0-100 %Rh
Ops. Maks.200 °C Yüksek sıcaklık modeli ile
Maks.600 °C Çok yüksek sıcaklık modeli ile
Çalışma Basıncı: (-) 0,6 … (+) 0,6 bar
LED : Besleme Led i yeşil , alarm Led i kırmızı
Bağlantı: Alüminyum (Std) Ops. 304 / 316 Pas. Çelik, PTFE
Topraklama Aparatları: 304 Pas.Çelik
Muhafaza: Antistatik Plastik (Std) Ops. Alüminyum Enjeksiyon
Palet ve Rod: 304 Pas. Çelik ( Std) Ops. 316 Pas.Çelik
Toz Keçesi: NBR (Std) Ops. FPM 200°C, PTFE 250°C
Kapak O-Ringi: EPDM (Std) Ops. FPM
Rulman: Toz korumalı çift rulman
Güç Tüketimi : Maks. 4W
Besleme: 24 VDC 50/60 Hz, 24/110/220 VAC 50/60 Hz +/%10
Devir : 5 d/d (Std) (Saat Yönünde – Palet tarafından bakışta) Ops. 1,5-1,8 d/d
Bağlantı : R 1” (Std) , Ops. R 1 ¼” , R 1 1/2“ Erkek Diş
Kablo ve Tapa Girişi: PG13.5 (Std) Ops. M20x1,5
Röle Anahtarlama Kapasitesi: 2A/250 VAC 2xNANK (SPDT) 5E4
Nem Atma Rekoru: M10x1,5mm
Maks. Tanecik Yapısı : 50mm
Min.Yoğunluk: 0,10 gr/cm3Tork Değeri4 kademe ayarlanabilir
Koruma Sınıfı: IP 65 (EN605291)

Avantajları :
* Hızlı teslim süresi
* Ters yönde dönme emniyeti
* Hassasiyet ayarlanabilir
* Mükemmel mekanik dayanım
* Modüler tasarım
* Firmaya özel tasarım imkanı

Schaeffler, Karbonitrürlenmiş Mancrodur’la, rulman materyallerinin geliştirilmesinde uzun zamandır devam eden bir sorunu çözüme kavuşturdu: Uygulanan karbonitrasyon ısıl işlemiyle birlikte bu yeni çelik, diğer çeliklere göre daha yüksek yüzey sertliği ve esneklik sunuyor. Özellikle yetersiz yağlama koşullarına ve kirlenmeye maruz kalan uygulamalarda Mancrodur’dan yapılan rulmanların çalışma ömrü artık iki katına çıkabiliyor.

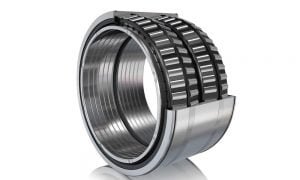

Dört sıralı karbonitrürlenmiş Mancrodur FAG konik rulman serisinin ilk test rulmanları, bir çelik üreticisinin sıcak şerit haddesindeki iş merdanelerine monte edilmiştir Bu uygulamada test rulmanlarında, standart çalışma ömrünün iki katı sonuç elde edilmiştir.
